普源公司产品系列——》普源信号发生器——》普源DG4000系列信号发生器

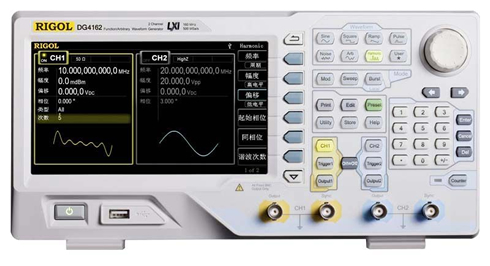

普源DG4000系列 信号发生器
普源DG4000系列信号发生器-天津中环科仪
查看指标参数
下载使用手册
普源信号发生器 应用
1. 设计与制造测试
2. 电子线路调试
3. 电子功能测试
4. 航空航天国防
5. 教育和技术培训

四大金刚之普源DG4000系列强势来袭

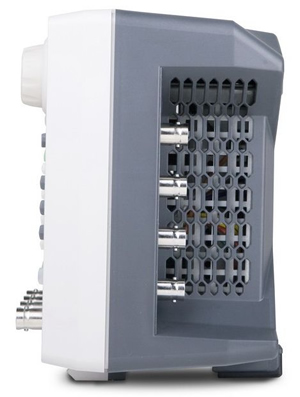

设备尺寸:宽×高×深=313mm×160.7mm×116.7mm 重量:3.2KG

型号
模拟带宽
通道数
最大采样率
最大任意波长度
垂直分辨率
DG4202
200MHz
2
500MSa/s
16k点
14 bits
DG4162
160MHz
2
500MSa/s
16k点
14 bits
DG4102
100MHz
2
500MSa/s
16k点
14 bits
DG4062
60MHz
2
500MSa/s
16k点
14 bits
DG4072
70MHz
2
500MSa/s
16k点
14 bits
普源DG4000系列信号发生器特点及优点:
  1. 标配等性能双通道
  2. 最高200M输出带宽,500MSa/s采样率,14bits垂直分辨率
  3. 2ppm高频率稳定度,-115dBc/Hz的低相位噪声信号输出
  4. 高达150种内建波形
  5. 丰富的模拟和数字调制功能(AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM)
  6. 标配带宽达200MHz,分辨率达7 digits/s的高精度频率计
  7. 高达16次的谐波信号发生器功能
  8. 7英寸高清屏(800x480 pixels)

普源DG4000系列信号发生器通用性能参数:
输出标准波形 正弦波、方波、锯齿波、脉冲波、噪声、谐波
输出任意波

Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC 电压等共计150种

输出频率特性 普源DG4202 普源DG4162 普源DG4102 普源DG4062
正弦波 1 μHz 至 200 MHz 1 μHz 至 160 MHz 1 μHz至 100 MHz 1 μHz至 60 MHz
方波 1 μHz 至 60 MHz 1 μHz 至 50 MHz 1 μHz 至 40 MHz 1 μHz 至 25MHz
锯齿波 1 μHz 至 5MHz 1 μHz 至 4MHz 1 μHz至 3 MHz 1 μHz至 1 MHz
脉冲波 1 μHz 至 50 MHz 1 μHz 至 40 MHz 1 μHz 至 25 MHz 1 μHz 至 15 MHz
谐波 1 μHz 至 100 MHz 1 μHz 至 80 MHz 1 μHz 至 50 MHz 1 μHz 至 30 MHz
噪声(-3dB) 120 MHz带宽 120 MHz带宽 80 MHz带宽 60 MHz带宽
任意波 1 μHz 至 50 MHz 1 μHz 至 40 MHz 1 μHz 至 25 MHz 1 μHz 至15 MHz
分辩率 1 μHz
准确度 ±2ppm,18 °C至28 °C

输出振幅特性

(50Ω)

≤20MHz:1mVpp至10Vpp
≤70MHz:1mVpp至5Vpp
≤120MHz:1mVpp至2.5Vpp
≤200MHz:1mVpp至1Vpp
≤20MHz:1mVpp至10Vpp
≤70MHz:1mVpp至5Vpp
≤120MHz:1mVpp至2.5Vpp
≤160MHz:1mVpp至1Vpp
≤20MHz:1mVpp至10Vpp
≤70MHz:1mVpp至5Vpp
≤100MHz:1mVpp至2.5Vpp
≤20MHz:1mVpp至10Vpp
≤60MHz:1mVpp至5Vpp

平坦度

典型 (正弦,

2.5Vpp,1kHz)

≤10MHz:±0.1dB
≤60MHz:±0.2dB
≤100MHz:±0.4dB
≤160MHz:±0.8dB
≤200MHz:±1dB

≤10MHz:±0.1dB
≤60MHz:±0.2dB
≤100MHz:±0.4dB
≤160MHz:±0.8dB

≤10MHz:±0.1dB
≤60MHz:±0.2dB
≤100MHz:±0.4dB
≤10MHz:±0.1dB
≤60MHz:±0.2dB
≤60MHz:±0.4dB
单位 Vpp、Vrms、dBm
分辩率 1 mV 或3位
准确度 ±设置值的1% ±2mVpp
偏移范围 ±5 Vpk ac + dc,准确度:设置值的1% + 5mV + 振幅的0.5%
输出抗阻

50 Ω(典型)

输出保护 短路保护,过载自动禁用波形输出
调制类型 AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM
脉冲串特性
载波 正弦波,方波,锯齿波,脉冲波,噪声,任意波(DC除外)
载波频率 2mHz 至100 MHz 2mHz 至100 MHz 2mHz 至100 MHz 2mHz 至60 MHz
脉冲计数 1至1 000 000或无限
起始/停止相位 0°至360°
内部周期 2 μs至500 s
触发延迟 0 ns 至85 s
扫频特性
载波 正弦波,方波,锯齿波,任意波(DC除外)
类型 线性、对数、步进
方向 上/下
起始/停止频率特性 1 μHz 至200 MHz 1 μHz 至160 MHz 1 μHz至100 MHz 1 μHz至60 MHz
扫描时间 1ms至300s
保持/返回时间 0ms至300s
频率计 频率、周期、正/负脉冲宽度、占空比测量
分辩率7 位/秒 (闸门时间=1s)
测量范围1uHZ-200MHz
接口 USB Host,USB Device,LAN
显示屏幕 7寸TFT LCD
800水平 × RGB × 480垂直分辨率/16M色
电源电压 100V~240V(45Hz~440Hz)

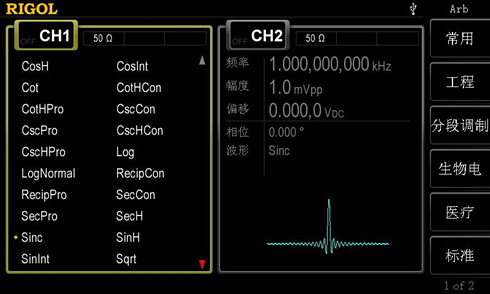

标配可编辑任意波功能,内置有150种任意波形

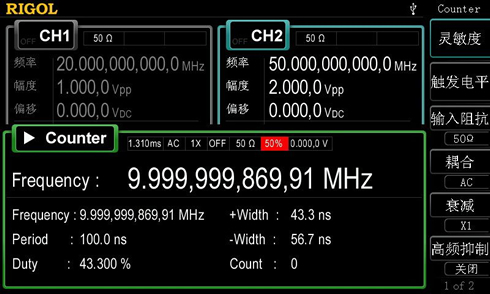

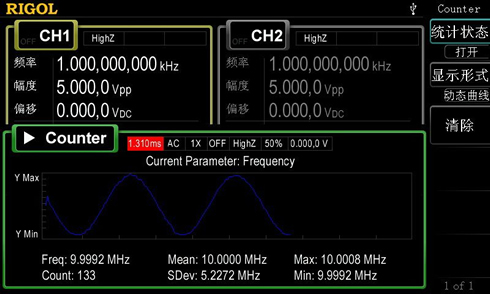

频率计统计分析功能界面
标配高分辨率的频率计功能

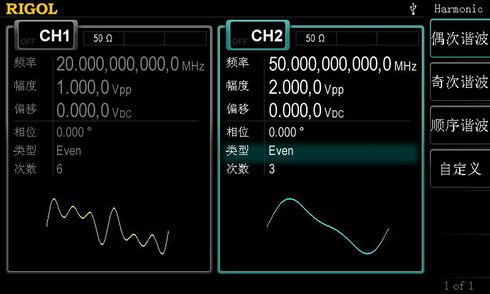

高达16次的谐波输出功能

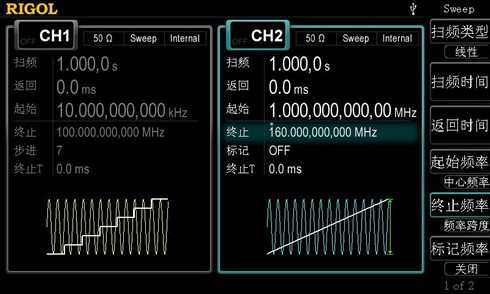

多种扫频模式

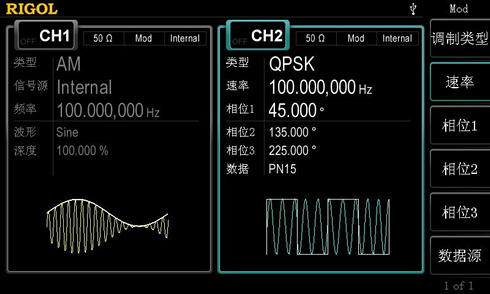

丰富的模拟调制和数字调制功能

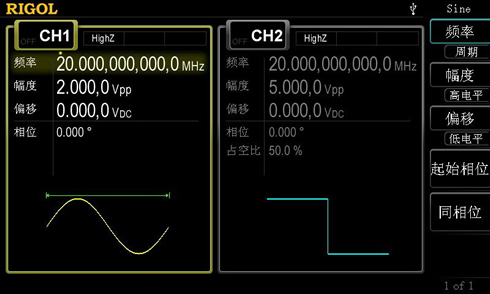

标配相同功能的双通道,通道间相位精确可调

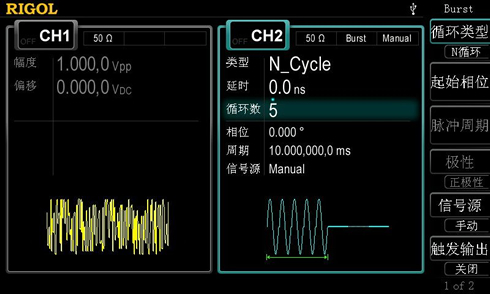

噪声发生功能和突发模式功能
DG4000系列是集函数发生器,任意波形发生器,脉冲发生器,谐波发生器,模拟/数字调制器,频率计等功能于一身的多功能信号发生器。该系列的所有型号皆具有2个功能完全相同的通道,通道间相位可调。
DG4000系列采用DDS直接数字合成技术,可生成稳定,精确,纯净和低失真的输出信号;高清宽屏显示,人性化的界面设计和键盘布局,给用户带来非凡体验;标配的LAN,USB接口,可轻松实现仪器远程控制,为用户提供更多解决方案。
