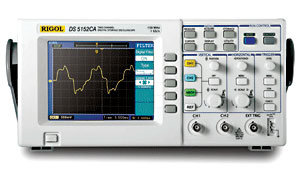

| 普源DS5000系列
数字示波器 |
 |
应 用 |
| 1. 电子线路调试 |
| 2. 电路功能测试 |
| 3. 设计与制造测试 |
| 4. 教育和技术培训 |
| |
| |
| 已停产！ |
设备尺寸：宽×高×深＝303mm×145mm×288mm |
|
|
| 型号 |
DS5202CA |
DS5152CA/5152MA |
DS5102CA/5102MA |
DS5062CA/5062MA |
| 带宽 |
200 MHz |
150 MHz |
100 MHz |
60MHz |
| 实时采样率 |
1 GSa/s |
| 等效采样率 |
50 GSa/s |
| 存储深度 |
每通道4K |
| 波形刷新率 |
1000wfms/s |
| 型号 |
DS5152C/5152M |
DS5102C/5102M |
DS5062C/5062M |
DS5042M |
DS5022M |
| 带宽 |
200 MHz |
150 MHz |
100 MHz |
60MHz |
25 MHz |
| 实时采样率 |
500 MSa/s |
| 等效采样率 |
50 GSa/s |
| 存储深度 |
每通道4K |
| 波形刷新率 |
1000wfms/s |
| *产品型号中标记C的为彩色液晶屏，标记M的为单色液晶屏 |
|
| |
普源DS5000数字示波器特点及优点: |
| |
1. 高达1 GSa/s的实时采样率，高达50 GSa/s的等效采样率 |
| |
2. 高达每秒1000次的波形捕获率 |
| |
3. 双通道，带宽200 MHz 至 25 MHz满足高低端用户需求 |
| |
4. 独特的数字滤波器和波形录制功能 |
| |
5. 高清晰度全屏幕液晶彩色或单色LCD显示系统 |
| |
6. 20种自动测量功能 |
| |
7. 光标测量包括手动模式、追踪模式和自动测量模式 |
| |
8. 10组波形，10组设置，存储和再现 |
| |
9. 加、减、乘、除等多种波形运算功能 |
| |
10. 边沿、视频、脉宽、延迟等多种触发功能 |
| |
11. 内嵌FFT频谱分析功能 |
| |
12. 自动校准功能 |
| |
13. 内置硬件频率计 |
| |
14. 标准配置接口：USB Device |
| |
15. 可选超强扩展功能模块：通过/失败 检测输出模块，RS-232/GPIB通讯模块 |
| |
16. 多种语言用户界面 |
| |
|
| Ultrascope测控软件 |
| Ultrascope列软件适用于DS5000E系列数字示波器。应用此软件可实现计算机与示波器的串口、GPIB、USB
Device通讯，进而实现远程控制；还可以读取并保存测量波形和采样数据；并提供控制面板设置以及打印等功能 |
 |
|
|
