普源公司产品系列——》普源信号发生器——》DG2000系列信号发生器
DG2000系列 函数/任意波信号发生器

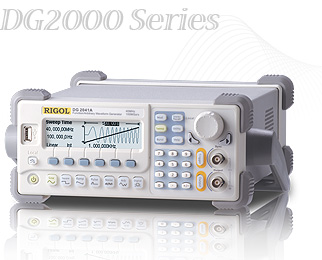

普源DG2000系列信号发生器
查看指标参数
下载使用手册
应 用
1. 模拟传感器和实际环境信号
2. 电子、电路功能测试
3. 串行总线测试
4. IC芯片测试
随心调制波形,逼近真实环境
设备尺寸:宽×高×深=232mm×108mm×288mm 重量:2.7kg

产品型号 DG2041A
通道数 1通道
最高输出频率 40MHz
频率精度 1 μHz
任意波形长度 2 pts – 512 kpts
幅度范围 20 mVpp ~ 10 Vpp(50 Ω),40 mV ~ 20 Vpp(高阻)
接口
USB Host,USB Device,LAN,GPIB,RS232,支持U盘存储
  普源DG2041A特点及优点:
  1. 直接数字频率合成技术(DDS),得到精确、稳定、低失真的输出信号
  2. 丰富的输入输出信号:波形输出,同步信号输出,外接调制源,外接基准10MHz时钟源,外触发输入,内部10MHz时钟输出 脉宽调制(PWM)、 扫频(SWEEP)、突发(BURST)
  3. 100MSa/s采样率,14位垂直分辨率,512Kpts波形长度,40MHz的最高输出频率
  4. 输出5种基本波形,内置48种任意波形
  5. 集成了脉冲脉宽和边沿可调的功能
  6. 输出十种标准波形:
正弦波、方波、锯齿波、脉冲、噪声、指数上升、指
数下降、Sin(x)/x、心电图波、直流;用户自定义的任意波形
  7. 丰富的调制功能:
调幅(AM)、调频(FM)、调相(PM)、频移键控(FSK)、脉
宽调制(PWM)、扫频(SWEEP)、突发(BURST) 。可选的
内部/外部调制源。
  8. 支持即插即用USB存储设备,并可通过USB存储设备存储、读取波形配置参数及用户自定义任意波形,以及进行软件升级
  9.内置以太网接口,支持WEB远程控制
  10.与DS1000系列示波器无缝对接,直接获取示波器中存储的波形并无损地重现
  11.图形化界面可以对信号设置进行可视化验证
  12.多种语言用户界面, 嵌入式帮助系统
  性能参数:
型号 DG2041A
波形 正弦波,方波,锯齿波,脉冲波,白噪声,直流,心电图波等
正弦波 1 μHz ~ 40 MHz
方波 1 μHz ~ 40 MHz
脉冲 500 μHz ~ 16 MHz
锯齿波 1 μHz ~ 400 kHz
白噪声 20 MHz带宽 (-3 dB)
任意波 1 μHz ~ 12 MHz
分辨率 1 μHz
准确度 90天内±50 ppm 1年内±100 ppm 18°C - 28°C
温度系数 <5 ppm/°C
任意波特性
波形长度 2pts~512kpts
采样率 100 Msa/s
幅度分辨率 14bits
幅度特性
幅度 20 mVpp ~ 10 Vpp(50 Ω)
40 mV ~ 20 Vpp(高阻)
调制特性
调制方式 AM、FM、PM、FSK、PWM-内部或外部
调制波频率 20mHz~20kHz(fsk 2mHz to 100kHz)
输出模式
突发(Burst) 计数(1~1,000,000个周期),无限,门控
扫频(Sweep) 线性、指数
显示
显示类型 黑白液晶显示器
显示分辩率 256水平 × 64垂直
电源
电源电压 100 ~ 240 VACRMS,45 ~ 440 Hz,CAT II
耗电 小于50 W
